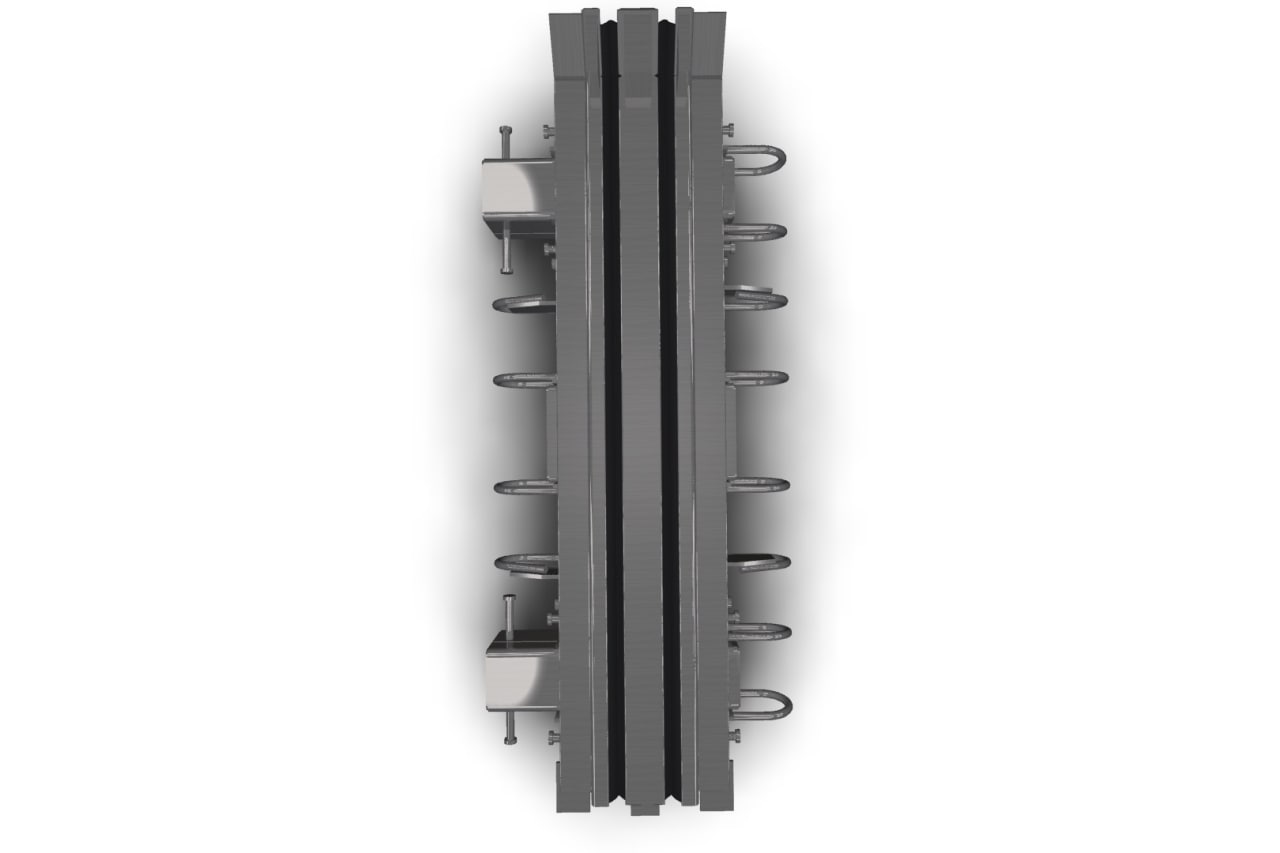

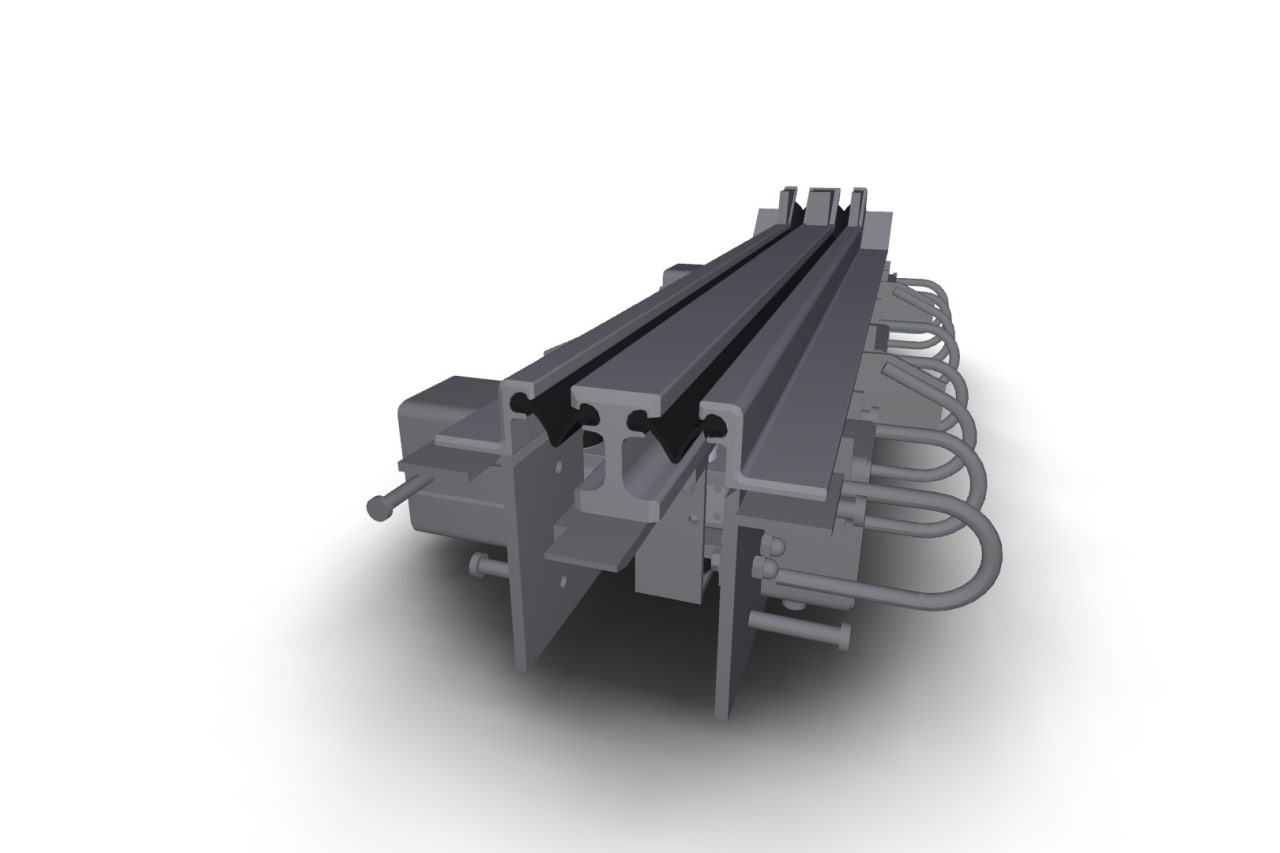

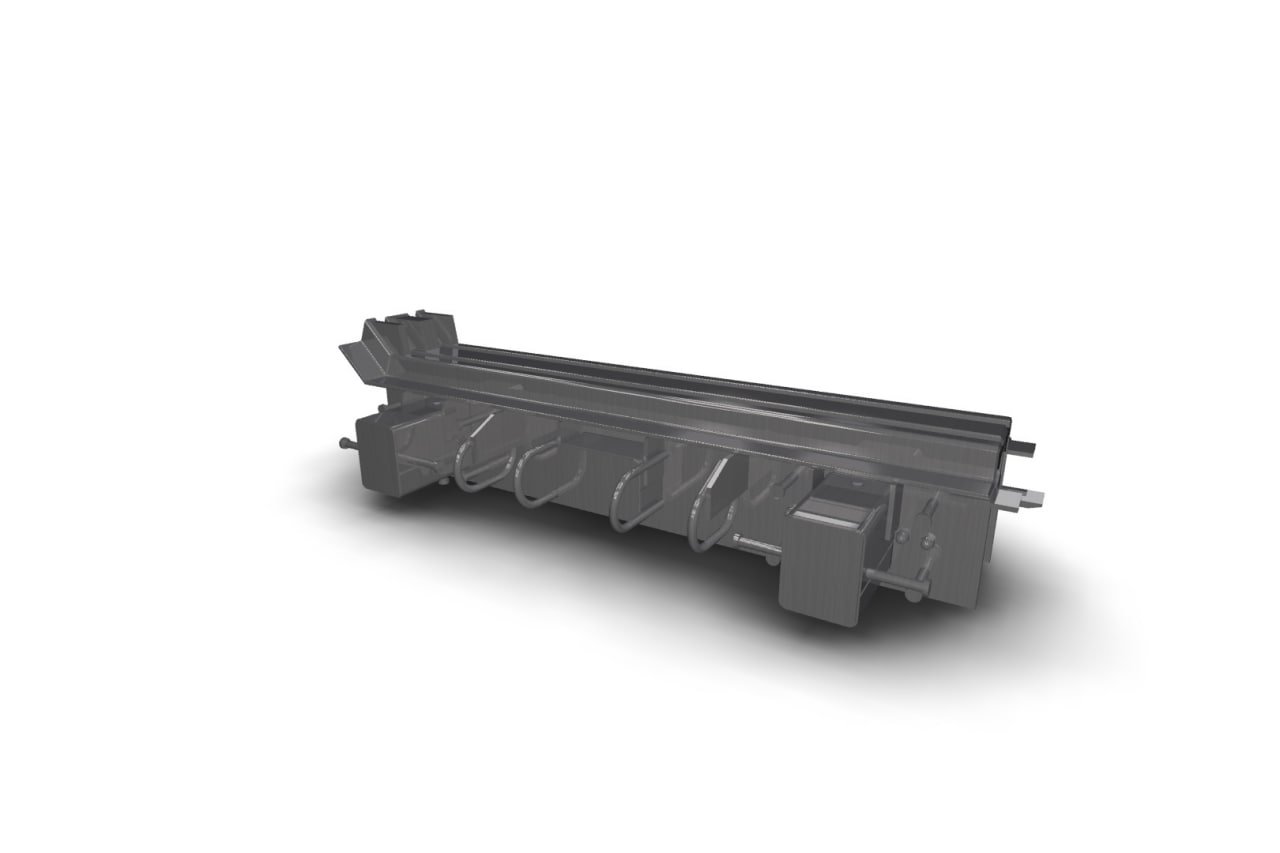

Багатопрофільний деформаційний шов RB D160 – 640
Далі
Технічні дані
Завантажити
Сертифікати

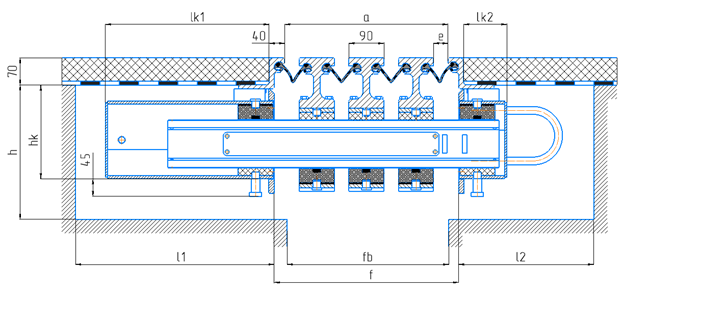

| Название | Ux, мм (е=37,5 мм) | Uу, мм (е=5,0 мм) | Uz, мм (е=5,0 мм) | LRn | f, мм | fb, мм | а, мм | l1, мм | l2, мм | lk1, мм | lk2, мм | h, мм | hk, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RB D160 | ±65,0 | ±12,0 | ±17,3 мм | 2 | 225 | 150 | 165 | 350 | 350 | 290 | 115 | 360 | 257 |
| RB D240 | ±97,5 | ±12,6 | ±23,4 | 3 | 352 | 225 | 292 | 420 | 360 | ||||
| RB D320 | ±130 | ±12,9 | ±24,6 | 4 | 480 | 300 | 420 | 520 | 430 | 380 | 277 | ||
| RB D400 | ±162,5 | ±13,2 | ±25,1 | 5 | 607 | 375 | 547 | 600 | 400 | 500 | 400 | 297 | |
| RB D480 | ±195 | ±13,4 | ±25,4 | 6 | 735 | 450 | 675 | 670 | 570 | 420 | 322 |
Характеристики
– марка сталі профілю (2) S355J2 EN 10025-2 (виробництво ЄС)
– марка сталі заставних деталей (3 та 4) S235J2 EN 10025-2
– матеріал змінного ущільнювача (1) EPDM
– тришаровий захист від корозії згідно стандарту EN ISO 12944-2, можливі додаткові шари захисту на запит Замовника
– на запит Клієнта можливе виготовлення гібридного профілю зі сталі 1.4571
